آموزش نصب آیفون تصویری تابا به زبان ساده و اصولی
آموزش نصب آیفون تصویری تابا یکی از مهمترین موضوعات برای افرادی است که قصد دارند سیستم آیفون ساختمان خود را بهصورت اصولی نصب یا تعویض کنند. آیفونهای تصویری تابا به دلیل کیفیت مناسب، خدمات گسترده و قیمت اقتصادی در ایران بسیار پرطرفدار هستند. با این حال، اگر مراحل نصب بهدرستی انجام نشود، مشکلاتی مثل قطع تصویر، نویز صدا یا عملکرد نادرست قفل درب بهوجود میآید.
در این مقاله، تمام مراحل نصب آیفون تصویری تابا را بهصورت کاملاً عملی، قدمبهقدم و قابل اجرا بررسی میکنیم تا حتی افراد نیمهحرفهای هم بتوانند دید درستی از فرآیند نصب داشته باشند.
تجهیزات مورد نیاز برای نصب آیفون تصویری تابا
برای شروع نصب آیفون تصویری تابا، اولین قدم آمادهسازی ابزار و تجهیزات کامل است. اگر ابزار ناقص باشد، احتمال خطا و دوبارهکاری در حین نصب بسیار بالا میرود و حتی ممکن است به دستگاه آسیب برسد.
به همین دلیل قبل از شروع کار، باید مطمئن شوید تمام تجهیزات لازم در دسترس شما قرار دارد و هیچ موردی از قلم نیفتاده است.
- مانیتور آیفون تصویری تابا
- پنل جلوی درب
- ترانس یا منبع تغذیه
- قفل برقی یا زنجیری
- کابل مخصوص آیفون تصویری
- پیچ و رولپلاک
- پیچگوشتی و فازمتر
- دریل
بررسی سیمکشی آیفون تصویری تابا
یکی از حساسترین بخشهای نصب آیفون تصویری تابا، بررسی و اجرای صحیح سیمکشی است. حتی اگر بهترین تجهیزات را استفاده کنید، اما سیمکشی اصولی نباشد، سیستم بهدرستی کار نخواهد کرد.
در بیشتر مدلهای تابا از سیستم ۴ سیمه استفاده میشود که هر سیم وظیفه مشخصی در انتقال تصویر، صدا و فرمان دارد. شناخت این سیمها قبل از اتصال بسیار ضروری است.
وظایف سیمها در سیستم آیفون تصویری تابا:
- انتقال تصویر بین پنل و مانیتور
- انتقال صدای رفت و برگشت
- تأمین برق دستگاه
- فرمان باز کردن درب
نکات مهم قبل از شروع سیمکشی
قبل از اینکه سیمها را به دستگاه متصل کنید، باید چند نکته مهم را رعایت کنید تا از بروز مشکلات رایج جلوگیری شود. بیشتر خرابیهای آیفون تصویری به دلیل سیمکشی اشتباه یا بیکیفیت اتفاق میافتد.
رعایت این موارد باعث افزایش عمر دستگاه و کاهش نویز و قطعی در سیستم میشود.
- استفاده از کابل استاندارد و باکیفیت
- دوری مسیر سیم از کابل برق فشار قوی
- محکم بودن تمام اتصالات در جعبه تقسیم
- استفاده از سیم ضخیمتر در مسیرهای طولانی
مراحل نصب مانیتور آیفون تصویری تابا
مانیتور آیفون تصویری داخل واحد نصب میشود و نقش کنترل اصلی سیستم را دارد. انتخاب محل مناسب برای نصب مانیتور هم روی زیبایی و هم روی راحتی استفاده تأثیر مستقیم دارد.
بهطور استاندارد، بهترین ارتفاع نصب مانیتور بین ۱۴۵ تا ۱۵۵ سانتیمتر از سطح زمین است تا کاربر بتواند بهراحتی از آن استفاده کند و دید مناسبی به صفحه داشته باشد.
نکات مهم در انتخاب محل نصب:
- نزدیک ورودی واحد باشد تا دسترسی آسان باشد
- در معرض رطوبت یا بخار قرار نگیرد
- نزدیک وسایل گرمایشی مانند شوفاژ نصب نشود
نصب پایه مانیتور آیفون تصویری تابا
پس از انتخاب محل مناسب، نوبت به نصب پایه مانیتور روی دیوار میرسد. این مرحله باید با دقت انجام شود چون هرگونه خطا در تراز بودن پایه باعث نصب نامناسب دستگاه خواهد شد.
در این مرحله ابتدا محل پیچها مشخص شده و سپس با ابزار مناسب سوراخکاری انجام میشود و پایه بهصورت کاملاً محکم روی دیوار نصب میگردد.
- علامتگذاری محل پیچها روی دیوار
- سوراخکاری با دریل مناسب
- قرار دادن رولپلاک در دیوار
- محکم کردن پایه مانیتور
اتصال سیمها به مانیتور آیفون تصویری تابا
این مرحله یکی از حساسترین بخشهای نصب است و کوچکترین اشتباه در اتصال سیمها میتواند باعث قطع تصویر، نویز صدا یا عدم کارکرد دستگاه شود.
به همین دلیل قبل از هرگونه اتصال، باید برق دستگاه کاملاً قطع شود و سیمها طبق نقشه استاندارد دستگاه وصل شوند.
- قطع کامل برق قبل از شروع کار
- اتصال سیمها طبق نقشه پشت مانیتور
- بررسی محکم بودن ترمینالها
- جلوگیری از جابهجایی یا تماس اشتباه سیمها
نصب پنل جلوی درب آیفون تصویری تابا
پنل بیرونی آیفون تصویری نقش ارتباط مستقیم با مراجعهکننده را دارد و یکی از مهمترین بخشهای سیستم محسوب میشود. محل نصب پنل باید بهگونهای انتخاب شود که هم امنیت داشته باشد و هم تصویر مناسبی ارائه دهد.
تنظیم زاویه دوربین در این بخش اهمیت زیادی دارد و مستقیماً روی کیفیت تصویر تأثیر میگذارد.
- نصب در ارتفاع استاندارد
- محافظت در برابر باران و نور مستقیم خورشید
- تنظیم دقیق زاویه دید دوربین
اتصال قفل برقی به آیفون تصویری تابا
قفل برقی وظیفه باز کردن درب از طریق مانیتور را بر عهده دارد و باید بهدرستی به سیستم متصل شود. اگر این بخش بهدرستی نصب نشود، درب از داخل واحد باز نخواهد شد.
در این مرحله، اتصال صحیح سیمها به ترمینال بازکن و تست عملکرد قفل اهمیت زیادی دارد.
- اتصال سیمهای بازکن به ترمینال مخصوص
- تست باز و بسته شدن درب
- بررسی سلامت ترانس تغذیه
راهاندازی و تست نهایی آیفون تصویری تابا
پس از اتمام کامل نصب، باید کل سیستم تست شود تا از عملکرد صحیح آن اطمینان حاصل شود. این مرحله کمک میکند اگر مشکلی وجود دارد قبل از استفاده نهایی برطرف شود.
در این تست، تمام بخشهای سیستم از جمله تصویر، صدا و قفل بررسی میشود.
- تست کیفیت تصویر مانیتور
- بررسی صدای رفت و برگشت
- تست زنگ پنل بیرونی
- بررسی عملکرد بازکن درب
- اطمینان از روشن بودن کامل سیستم

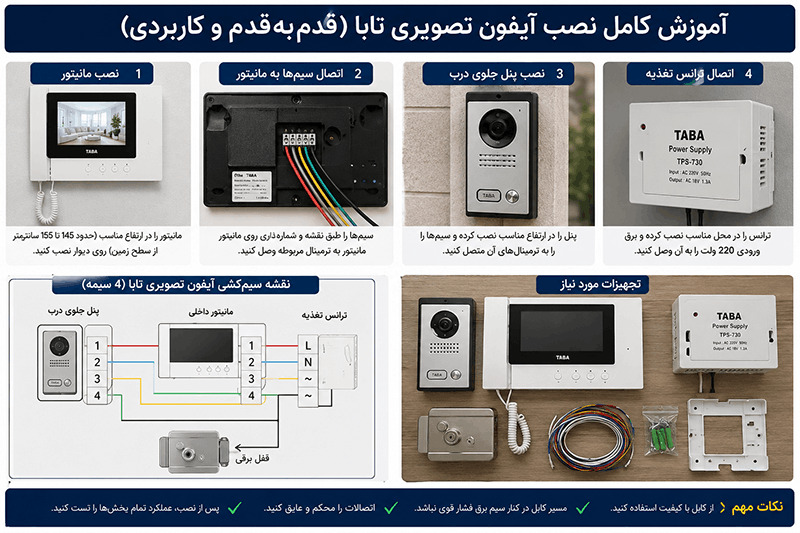

مراحل نصب آیفون تصویری تابا
مشکلات رایج آیفون تصویری تابا
قطع بودن تصویر
این مشکل معمولاً به دلیل سیمکشی اشتباه یا خرابی کابل ایجاد میشود و باید مسیر کابل بررسی شود.
نویز در صدا
عبور کابل آیفون از کنار سیم برق فشار قوی یا استفاده از کابل بیکیفیت باعث ایجاد نویز میشود.
باز نشدن درب
این مشکل معمولاً مربوط به خرابی قفل برقی یا ترانس تغذیه است.
روشن نشدن مانیتور
در این حالت باید برق ورودی و سلامت ترانس بررسی شود.
سوالات متداول درباره نصب آیفون تصویری تابا
آیا نصب آیفون تصویری تابا سخت است؟
اگر آشنایی اولیه با برق ساختمان داشته باشید قابل انجام است، اما برای جلوگیری از خطا بهتر است توسط متخصص انجام شود.
آیفون تصویری تابا چند سیمه است؟
بیشتر مدلهای تابا ۴ سیمه هستند اما برخی مدلها ممکن است متفاوت باشند.
دلیل اصلی نویز در آیفون تصویری چیست؟
معمولاً به دلیل کابلکشی اشتباه یا عبور کابل از کنار برق فشار قوی است.
جمعبندی
نصب آیفون تصویری تابا فرآیندی است که اگرچه در ظاهر ساده به نظر میرسد، اما نیاز به دقت بالا در سیمکشی و رعایت اصول فنی دارد. اجرای صحیح مراحل باعث افزایش عمر دستگاه و عملکرد بدون مشکل آن خواهد شد.
